Güvenilir Güç Aktarımı için Sprocket Dişlilerini Gerekli Kılan Nedir?

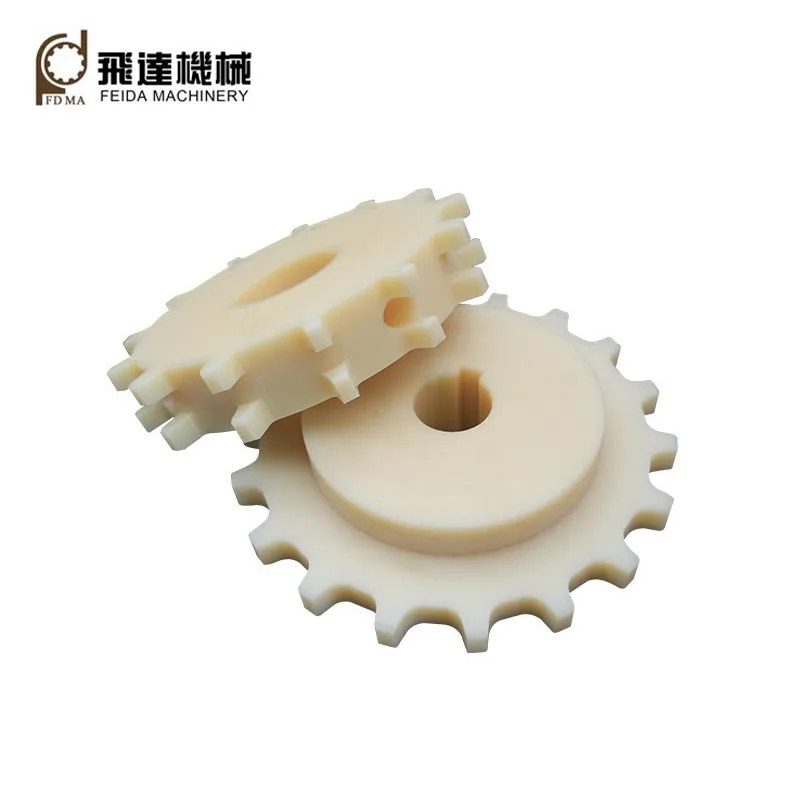

Dişli Dişliler Nedir?

Zincir dişlileri, bir zincire bağlanacak ve dönme hareketini iletecek şekilde tasarlanmış dişli mekanik bileşenlerdir. Dişler zincir baklaları arasındaki boşluklara oturarak torkun tahrik milinden tahrik edilen mile hareket etmesine olanak tanır. Bu olumlu bağlantı, zincir dişlisi sistemlerini sürtünmeye dayalı aktarım mekanizmalarından ayırır.

Tipik bir zincir dişlisi, merkezi bir delik, göbek, gövde ve hassas şekilde işlenmiş dişlerden oluşabilir. Ekipmana bağlı olarak dişliler, basit plaka tarzı bileşenler veya ağır hizmet uygulamalarına yönelik daha büyük göbekli tasarımlar olarak üretilebilir.

Endüstriyel makinelerde, uygun şekilde tasarlanmış zincir dişlileri, zorlu çalışma koşullarıyla başa çıkarken öngörülebilir hareketin korunmasına yardımcı olur. Nispeten basit yapıları, onları düzenli değiştirme veya bakım gerektiren ekipmanlar için de pratik kılar.

Dişli Dişlileri Nasıl Çalışır?

Çalışma prensibi basittir. Dönen bir mile tahrik dişlisi bağlanmıştır. Dişli döndükçe dişleri zincir makaralarına veya zincir baklalarına geçer. Zincir dişlinin etrafında hareket eder ve mekanik kuvveti tahrik edilen mile bağlı başka bir dişliye aktarır.

Dişli boyutu ile zincir hızı arasındaki ilişki aktarma sistemini doğrudan etkiler. Daha küçük bir tahrik dişlisi, daha büyük bir dişliye kıyasla farklı bir hız ve tork ilişkisi üretebilir. Bu nedenle mühendislerin makine tasarlarken diş sayısını ve amaçlanan aktarım oranını dikkate almaları gerekir.

Temel Özellikler ve Yapı

Zincir dişlileri basit görünse de, bir bileşenin güvenilir şekilde çalışıp çalışmayacağını çeşitli boyutsal ve yapısal ayrıntılar belirler.

Dişli Dişlilerin Yaygın Uygulamaları

Zincir aktarımının çok yönlülüğü zincir dişlilerini birçok mekanik sistem için uygun hale getirir. Önemli yükleri sürtünmeye dayanmadan aktarma yetenekleri özellikle endüstriyel ortamlarda kullanışlıdır.

Dişliler ayrıca motosikletlerde, bisikletlerde, kompakt makinelerde, kaldırma ekipmanlarında, gıda işleme makinelerinde ve özel otomasyon sistemlerinde de bulunur.

Dişli Dişlilerde Kullanılan Malzemeler

Malzeme seçiminin aşınma direnci, yük kapasitesi, korozyon direnci, boyutsal kararlılık ve genel hizmet ömrü üzerinde doğrudan etkisi vardır. Doğru seçim, mevcut en sert malzemeyi seçmek yerine uygulamaya bağlıdır.

Önemli Seçim Faktörleri

Dişli dişlilerinin yalnızca görsel boyutlara göre seçilmesi, erken aktarım sorunlarının en yaygın nedenlerinden biridir. Alıcılar ve mühendisler, sipariş vermeden önce tüm çalışma ortamını değerlendirmelidir.

1. Zincir Uyumluluğu:Zincir serisini, adımını, makara boyutlarını ve diğer ilgili özellikleri onaylayın.
2. Diş Sayısı:Hız, tork ve aktarım oranı gereksinimlerine göre uygun diş sayısını seçin.
3. Delik ve Şaft Boyutları:Delik çapını, kama yuvasını, ayar vidası gerekliliklerini ve montaj konfigürasyonunu kontrol edin.
4. Yük Kapasitesi:Sürekli yükü, pik yükü, şok yüklemeyi ve başlangıç ​​torkunu göz önünde bulundurun.
5. Çalışma Hızı:Yüksek hızlı sistemler diş geometrisine, dengeye, yağlamaya ve hizalamaya dikkat edilmesini gerektirebilir.
6. Çevre Koşulları:Toz, su, kimyasallar, sıcaklık ve dış mekana maruz kalma malzeme seçimini etkileyebilir.
7. Yüzey İşlem:Isıl işlem veya koruyucu kaplamalar, uygun olduğunda aşınma veya korozyon direncini artırabilir.
8. Boyutsal Doğruluk:Tutarlı zincir bağlantısı ve istikrarlı çalışma için doğru işleme şarttır.

Dişli Dişliler ve Geleneksel Dişliler

Dişli dişliler ve geleneksel dişlilerin her ikisi de mekanik güç iletir ancak farklı şekilde çalışırlar ve farklı sistem tasarımlarına uygundurlar.

Esnek şaft konumlandırması veya nispeten uzun merkez mesafeleri gerektiren uygulamalar için zincir ve dişli transmisyonu pratik bir çözüm olabilir. Kompakt kurulumun, hassas konumlandırmanın ve yüksek hızlı çalışmanın öncelikli konular olduğu durumlarda doğrudan dişliler daha uygun olabilir.

Bakım ve Sorun Giderme

Doğru şekilde üretilmiş zincir dişlileri bile, şanzıman sisteminin bakımı yetersiz olduğunda erken aşınmaya maruz kalabilir. Önleyici bir bakım rutini hem dişliyi hem de zinciri ele almalıdır.

• Diş aşınmasını inceleyin:Kancalı, keskin veya düzgün olmayan dişler aşırı aşınmanın veya zincirle ilgili sorunların göstergesi olabilir.
• Zincir gerginliğini kontrol edin:Aşırı gevşeklik veya aşırı gerilim mekanik gerilimi artırabilir.
• Hizalamayı doğrulayın:Yanlış hizalanmış dişliler eşit olmayan yüklemeye ve zincirin daha hızlı aşınmasına neden olabilir.
• Yağlamayı koruyun:Uygun yağlama sürtünmeyi azaltır ve aşınmanın kontrol altına alınmasına yardımcı olur.
• Montajı inceleyin:Gevşek bağlantı elemanları, hasarlı kama yuvaları veya şaft hareketi derhal düzeltilmelidir.
• Gerektiğinde aşınmış bileşenleri birlikte değiştirin:Ciddi derecede aşınmış zincire sahip yeni bir dişlinin takılması, yeni bileşenin servis ömrünü kısaltabilir.

Alıcıların Sipariş Vermeden Önce Neleri Kontrol Etmesi Gerekir?

Endüstriyel makineler için zincir dişlisi satın almak sadece bir fiyat karşılaştırması değildir. Zincire veya çalışma koşullarına uymayan düşük maliyetli bir bileşen, arıza sürelerine, tekrarlanan değiştirmelere ve daha yüksek bakım masraflarına neden olabilir.

1. Tam boyutsal özellikleri isteyin.
2. Mevcut veya planlanan zincirle uyumluluğu doğrulayın.
3. Mevcut malzeme ve ısıl işlem seçeneklerini kontrol edin.
4. Kritik boyutlar için işleme toleranslarını doğrulayın.
5. Gerektiğinde özel delik, kama yuvası, göbek ve diş gereksinimlerini tartışın.
6. Toplu siparişler için üretim miktarlarını ve paketleme gereksinimlerini netleştirin.
7. Karmaşık uygulamalar için teknik çizimler veya örnekler isteyin.
8. Tedarikçinin üretim yeteneklerini ve kalite kontrol sürecini değerlendirin.

OEM makine üreticileri için özelleştirilmiş zincir dişlileri özellikle değerli olabilir. Makine tasarımını standart bir bileşene uymaya zorlamak yerine, ekipmanın gerçek şaft boyutları, iletim gereksinimleri, kurulum sınırlamaları ve beklenen çalışma ortamı etrafında bir bileşen üretilebilir.
