Spline Milleri

Feida Machinery fabrikası tarafından özelleştirilmiş olan kamalı miller, çıkıntılara veya dişlere sahip olan ve eşleşen bileşenlerdeki oyuklarla birleşerek torku eşleşen bileşenlere aktararak işlev gören mekanik bileşenlerdir. Torku iletmenin yanı sıra, yanlış hizalamayı emme, gücü artırma, titreşimi ve gürültüyü azaltma, montaj ve demontajı basitleştirme, eksenel kayma vb. işlevlere de sahiptirler. Spline Mil serimiz şunları içerir: Dikdörtgen Kamalı ŞaftVeKamalı Şaftı İçeren.

Çekirdek parametresi:

Modül:M0.5-5

Hassasiyet derecesi: ISO/DIN 6-10

Diş sayısı: diş sayısı arttıkça yük kapasitesi artar

Basınç açısı: Ortak değerler 30, 37,5 ve 45 derecedir.

Daha küçük basınç açısı daha yüksek yük kapasitesi sağlar; kayan bağlantılar için daha büyük açılar daha iyidir.

Hatve çapı: teorik referans dairesi.

İki yaygın tür:

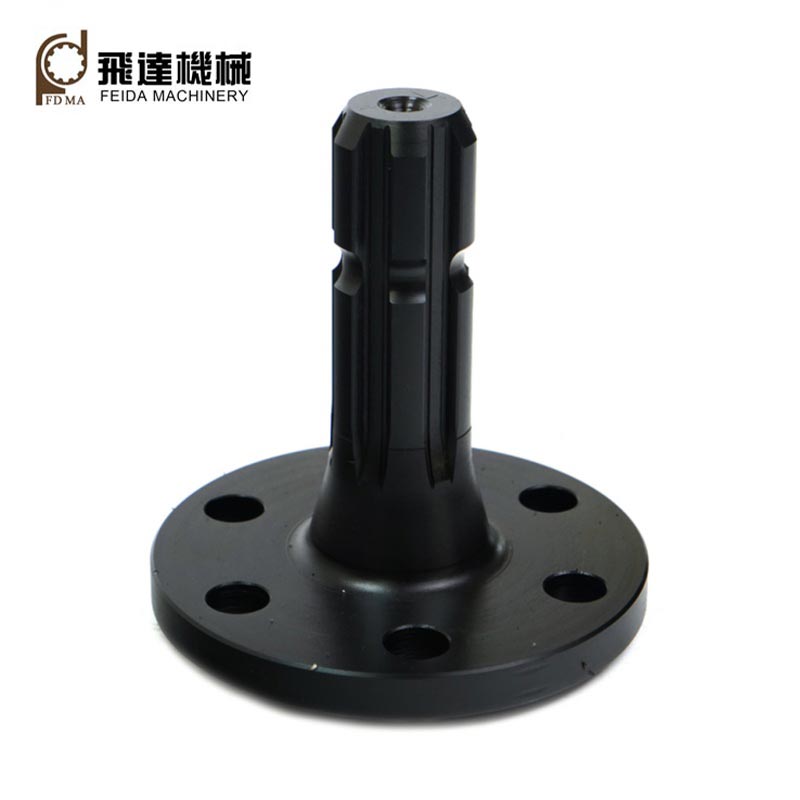

1. Dikdörtgen yivli miller: Dikdörtgen (düz) üstleri ve kökleri olan düz kenarlı dişleri nedeniyle basit tasarım, düşük üretim maliyeti ve kolay işleme ve muayene avantajlarına sahiptirler.

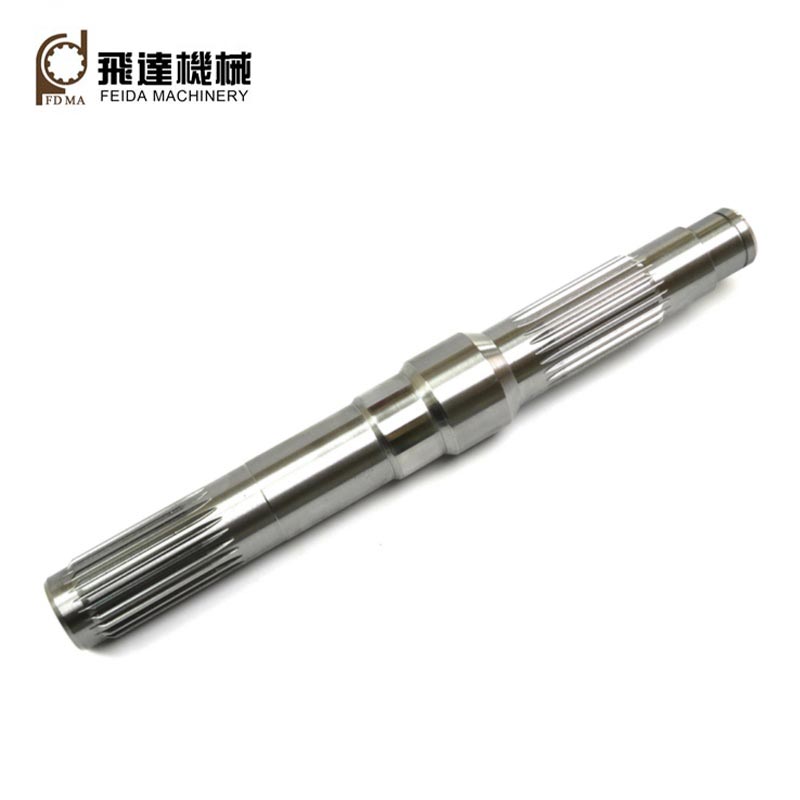

2. Kıvrımlı yivli miller: Kıvrımlı eğrilere (dişli dişlerine benzer), yuvarlatılmış diş köklerine, düzgün adıma sahiptirler, bu da kendi kendine merkezleme işlevine, yüksek yük kapasitesine, yüksek mukavemete ve değiştirilebilirliğe neden olur.

Başvuru:

İç içe geçmeli miller, büyük yüklere, yüksek merkezleme doğruluğu gereksinimlerine ve büyük boyutlara sahip bağlantılar için uygundur. Tipik olarak otomotiv güç aktarım sistemleri, direksiyon mekanizmaları, tekne motorları, pervane sistemleri, vinçler, uçak motorları, dişli kutuları, diferansiyeller, transfer kutuları vb. gibi çok çeşitli uygulamalarda kullanılırlar.

30 yılı aşkın bir geliştirme sürecinin ardından, Feida Machinery'nin artık üç fabrikası var: biri mekanik transmisyon bileşenleri için, biri özelleştirilmiş hassas parçalar için ve diğeri sac metal parçalar için. CNC spline işleme tekniklerini (örn. azdırma, şekillendirme, broşlama, taşlama, vb.) ve yüksek kaliteli hammaddeleri (örn. 40Cr,42CrMo,20CrMnTi,6061, 7075, vb.).
