Metal Düz Konik Dişlileri Endüstriyel Güç İletiminde Güvenilir Yapan Nedir?

2026-09-18 0 bana mesaj bırak

Metal Düz Konik DişlilerGenellikle iletim yönünde bir değişikliğin gerekli olduğu durumlarda, kesişen miller arasında dönme hareketini ve torku iletmek üzere tasarlanmış kompakt mekanik bileşenlerdir. Düz diş geometrileri onlara nispeten basit bir yapı kazandırır ve güvenilir güç aktarımının, kompakt kurulumun, kontrol edilebilir üretim maliyetinin ve basit bakımın önemli olduğu birçok endüstriyel mekanizma için onları uygun hale getirir.

Ancak alıcılar için uygun dişliyi seçmek, çap veya diş sayısını seçmekten çok daha fazlasını gerektirir. Malzeme kalitesi, sertlik, dişli oranı, basınç açısı, şaft düzeni, diş doğruluğu, yüz genişliği, çalışma hızı, yağlama, montaj doğruluğu ve beklenen yükün tümü gerçek performansı etkiler. Bu kılavuz, temel hususları pratik terimlerle açıklamakta ve uygun şekilde belirlenmiş bir dişlinin erken aşınmayı, aşırı gürültüyü, boyut uyumsuzluğunu ve beklenmedik bakım maliyetlerini azaltmaya nasıl yardımcı olabileceğini göstermektedir.

İçindekiler

Metal Düz Konik Dişliler Nedir?
Temel Yapısal Özellikler
Malzeme ve Isıl İşlem Hususları
Tasarım Performansı Nasıl Etkiler?
Endüstriyel Uygulamalar
Alıcıların Sipariş Vermeden Önce Neleri Kontrol Etmesi Gerekir?
İmalat ve Kalite Kontrol
Yaygın Sorunlar ve Nedenleri
Düz Konik Dişliler ve Spiral Konik Dişliler
Özelleştirilmiş Metal Düz Konik Dişliler
Sıkça Sorulan Sorular
Çözüm

1. Metal Düz Konik Dişliler Nedir?

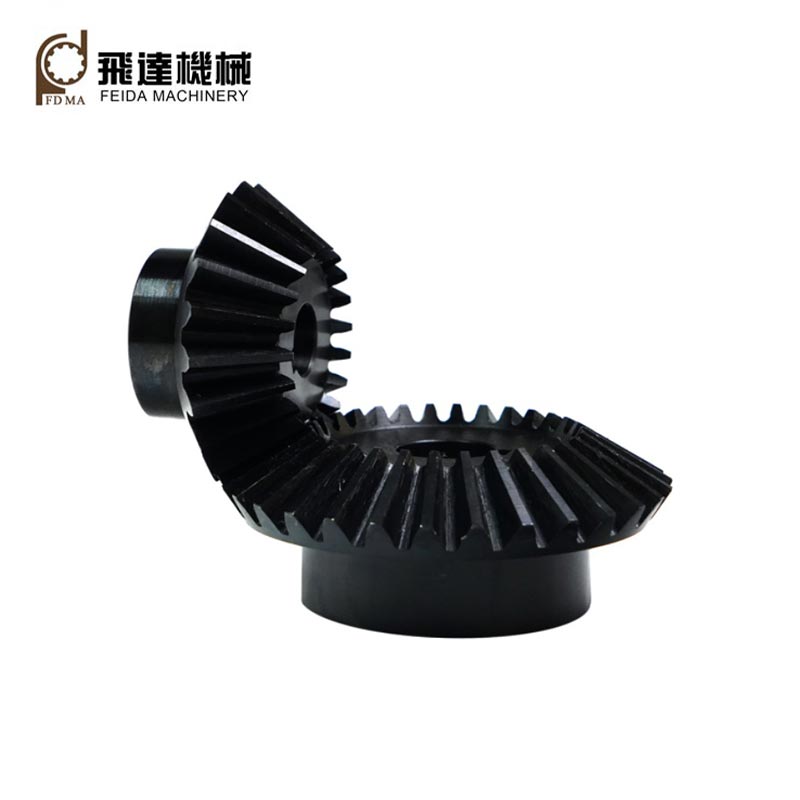

Metal Düz Konik Dişliler, bir adım konisinin yüzeyi boyunca düzenlenmiş düz dişlere sahip konik dişlilerdir. Bir çift konik dişli birbirine geçtiğinde, güç aktarımının yönünü değiştirirken kesişen miller arasındaki hareketi aktarabilirler.

Silindirik düz dişlilerle karşılaştırıldığında konik dişlinin geometrisi daha üç boyutludur çünkü diş boyutları alın genişliği boyunca değişir. Diş formu, hatve konisi, şaft açısı, yüz genişliği, boşluk ve montaj konumu bu nedenle ayrı boyutlar yerine komple bir sistem olarak düşünülmelidir.

Düz konik dişliler, uygulama daha karmaşık kavisli diş tasarımlarıyla ilişkili yumuşak yüksek hızlı kavramayı gerektirmediğinde özellikle çekicidir. Nispeten basit diş düzenlemeleri aynı zamanda belirli düşük ila orta hızlı mekanik sistemler, kompakt ekipmanlar, makine tahrikleri ve değiştirme uygulamaları için de avantajlı olabilir.

Anahtar nokta: Düz konik dişli, yalnızca dış çap veya diş sayısına göre değil, tüm aktarım sistemine göre belirlenmelidir.

2. Temel Yapısal Özellikler

Güvenilir bir dişli, geometrisinin net bir şekilde anlaşılmasıyla başlar. Çeşitli parametreler uyumluluğu, yük kapasitesini ve kurulumu doğrudan etkiler.

Parametre	Neden Önemlidir?	Alıcı Endişesi
Diş Sayısı	Aktarım oranını ve geometriyi etkiler.	Çiftleşme teçhizatına uygun olmalıdır.
Hatve Çapı	Temel dişli boyutlarını belirler.	Kurulum alanı için önemlidir.
Yüz Genişliği	Diş temasını ve yük dağılımını etkiler.	Amaçlanan yüke uygun olmalıdır.
Şaft Açısı	Şaftların göreceli yönelimini tanımlar.	Çiftleşme uyumluluğu açısından kritiktir.
Boşluk	Gerekli çalışma açıklığını sağlar.	Aşırı veya yetersiz tepki sorun yaratabilir.

3. Malzeme ve Isıl İşlem Hususları

Metal dişli satın alırken malzeme seçimi en önemli kararlardan biridir. Hafif yüklü bir paketleme mekanizmasında kullanılan bir dişlinin gereksinimleri, yüksek tork altında sürekli çalışan bir dişliden çok farklı gereksinimlere sahiptir.

Yaygın mühendislik seçenekleri arasında karbon çelikleri, alaşımlı çelikler, paslanmaz çelikler ve diğer özel metal kaliteleri bulunur. Uygun malzeme yüke, çalışma ortamına, korozyona maruz kalmaya, hıza, beklenen hizmet ömrüne, üretim yöntemine ve mevcut ısıl işleme bağlıdır.

Karbon çeliği:Genellikle orta düzeyde performans gereksinimlerinin geçerli olduğu, maliyete duyarlı mekanik uygulamalar için düşünülür.
Alaşımlı çelik:Daha yüksek mukavemet, aşınma direnci veya ısıl işlem kapasitesinin gerekli olduğu durumlarda uygundur.
Paslanmaz çelik:Korozyon direncinin önemli olduğu durumlarda kullanışlıdır.
Isıl işlem görmüş çelik:Uygun şekilde belirtildiğinde uygun çekirdek özelliklerini korurken daha sert bir çalışma yüzeyi sağlayabilir.

Isıl işlem hiçbir zaman dişli tasarımından bağımsız olarak seçilmemelidir. Sertlik, uygulanabildiği yerde yüzey derinliği, çekirdek özellikleri, boyutsal kararlılık ve sonraki bitirme gereksinimlerinin hepsinin birlikte dikkate alınması gerekir.

4. Tasarım Performansı Nasıl Etkiler?

Dişli performansı geometri, malzeme, üretim doğruluğu, kurulum, yağlama ve çalışma koşulları arasındaki etkileşimle belirlenir. Teorik olarak uygun bir dişli, eşleşen bileşenlerin yanlış hizalanması durumunda yine de düşük performans gösterebilir.

Yük

Tork ve iletilen güç, gerekli diş mukavemetini ve genel dişli boyutlarını belirler.

Hız

Daha yüksek çalışma hızı, diş doğruluğu, titreşim, yağlama ve dengeleme hassasiyetini artırabilir.

Hizalama

Yanlış mil veya yatak hizalaması eşit olmayan temasa neden olabilir ve diş aşınmasını hızlandırabilir.

Yağlama

Doğru yağlayıcı seçimi ve bakımı sürtünmeyi, ısıyı ve yüzey hasarını azaltmaya yardımcı olur.

5. Endüstriyel Uygulamalar

Metal Düz Konik Dişliler, oldukça karmaşık bir dişli konfigürasyonu gerektirmeden açısal güç aktarımına ihtiyaç duyan mekanik sistemlerde bulunabilir.

Endüstriyel makine ve şanzıman aksamları
Malzeme taşıma ekipmanları
Paketleme makineleri
Taşıma sistemleri
Tarım makineleri
Takım tezgahları ve yardımcı mekanizmalar
Otomotiv ve araçla ilgili mekanik sistemler
Genel amaçlı güç iletim ekipmanları
Özel mekanik montajlar

Düz konik dişlilerin uygunluğu gerçek çalışma koşullarına bağlıdır. Zorlu yüksek hız, düşük gürültü gereksinimlerine sahip uygulamalar farklı bir konik dişli konfigürasyonu gerektirebilirken, daha basit sistemler düz dişlerin basit geometrisinden yararlanabilir.

6. Alıcıların Sipariş Vermeden Önce Neleri Kontrol Etmesi Gerekir?

Çoğu satın alma sorunu, alıcının yalnızca ürün adı ve temel çapı sağlaması nedeniyle ortaya çıkar. Bir yedek veya özel dişli için üreticinin, amaçlanan şanzıman ilişkisini yeniden oluşturmak için yeterli bilgiye ihtiyacı vardır.

Pinyon ve dişli üzerindeki diş sayısı
Gerekli dişli oranı
Satış konuşması veya modül bilgileri
Basınç açısı ve ilgili geometri
Şaft açısı
Dış çap ve yüz genişliği
Delik çapı ve kama yuvası gereksinimleri
Gerekli malzeme
Isıl işlem gereksinimleri
Çalışma hızı ve tork
Kurulum boyutları
Gerekli miktar ve üretim programı
Muayene ve boyut gereksinimleri

Orijinal donanım mevcutsa, bir çizim, numune, ölçümlerle birlikte fotoğraflar veya tam bir donanım spesifikasyonu sağlamak, iletişim hatalarını önemli ölçüde azaltabilir. Değiştirme projeleri için, eşleşme dişlisi hakkındaki bilgiler de aynı derecede önemlidir çünkü iki dişlinin bir çift olarak uyumlu olması gerekir.

7. İmalat ve Kalite Kontrol

Üretim kalitesi diş temasını, boyutsal tutarlılığı, çalışma davranışını ve hizmet ömrünü doğrudan etkiler. Düz konik dişliler konik geometriye sahiptir, bu nedenle diş formunun ve ilgili boyutların kontrol edilmesi uygun ekipman, takım, ölçüm yöntemleri ve proses kontrolü gerektirir.

Güvenilir bir üretim süreci normalde malzeme doğrulamayı, ham parça hazırlamayı, diş kesmeyi, gerektiğinde ısıl işlemi, bitirmeyi, boyutsal incelemeyi ve son kalite doğrulamayı içerir. Uygulamaya bağlı olarak muayene, diş boyutlarını, salgıyı, boşluğu, delik boyutlarını, sertliği, yüzey durumunu ve eşleşme performansını kapsayabilir.

Özel endüstriyel siparişler için alıcılar ayrıca üretim numunelerinin nasıl onaylandığını ve seri üretim sırasında boyutsal tutarlılığın nasıl korunduğunu da sormalıdır. Çizimler, toleranslar, malzemeler ve denetim gereksinimleri hakkında net bir şekilde iletişim kurabilen bir tedarikçi, maliyetli yeniden çalışmaların önlenmesine yardımcı olabilir.

8. Yaygın Sorunlar ve Nedenleri

Gözlemlenen Sorun	Olası Neden	Önerilen Kontrol
Anormal gürültü	Kötü hizalama, uygun olmayan temas, aşırı boşluk veya çalışma koşulları.	Montajı, boşluğu, yağlamayı ve diş temasını kontrol edin.
Hızlı diş aşınması	Aşırı yük, yetersiz yağlama, kirlenme veya uygun olmayan sertlik.	Yükü, yağlayıcıyı, malzemeyi ve yüzey durumunu gözden geçirin.
Düzensiz temas	Milin yanlış hizalanması veya boyutsal uyumsuzluk.	Montaj konumunu ve karşı dişli boyutlarını kontrol edin.
Erken arıza	Aşırı yükleme, şok yükleme, yanlış malzeme veya yetersiz tasarım marjı.	Çalışma koşullarını yeniden hesaplayın ve dişli özelliklerini gözden geçirin.

9. Düz Konik Dişliler ve Spiral Konik Dişliler

Düz ve spiral konik dişlilerin her ikisi de gücü kesişen miller arasında iletir, ancak diş geometrileri farklıdır. Düz konik dişliler düz konik dişler kullanırken, spiral konik dişliler kavisli dişler kullanır.

Özellik	Düz Konik Dişli	Spiral Konik Dişli
Diş formu	Dümdüz	Kavisli
Üretim karmaşıklığı	Genellikle daha basit	Genellikle daha karmaşık
Tipik uygulama gücü	Birçok düşük-orta hız sistemi	Genellikle sorunsuz çalışan zorlu uygulamalar için seçilir
Çalışma özellikleri	Basit ve doğrudan diş bağlantısı	Daha kademeli diş kavraması

Uygun konfigürasyon hıza, yüke, gürültü gereksinimlerine, kurulum alanına, üretim kapasitesine ve toplam sistem gereksinimlerine bağlıdır. Bu nedenle dişli, diş stillerini ayrı ayrı karşılaştırmak yerine, makineye göre seçilmelidir.

10. Özelleştirilmiş Metal Düz Konik Dişliler

Mevcut boyutlar makineyle eşleştiğinde standart dişliler kullanışlıdır. Ancak birçok endüstriyel proje, mevcut kurulum alanı, şaft düzeni, yük, montaj arayüzü veya değiştirme boyutları standart olmadığından özelleştirilmiş dişliler gerektirir.

Jinjiang Feida Machinery Co., Ltd., mühendislik çizimlerine, numunelere, boyut gereksinimlerine veya uygulama bilgilerine dayalı olarak özelleştirilmiş metal dişli bileşenleri gerektiren projeler için düşünülebilir. B2B alıcıları için en yararlı başlangıç noktası, yalnızca "düz konik dişliler" için fiyat talep etmek yerine, eksiksiz bir teknik spesifikasyondur.

Pratik Bir Özelleştirme Özeti

Bir üreticiyle iletişime geçerken aşağıdakileri hazırlayın:

Dişli çizimleri veya CAD dosyaları
Diş sayısı ve dişli oranı
Modül veya sunum bilgisi
Mil açısı ve montaj boyutları
Malzeme ve sertlik gereksinimleri
Çalışma torku ve hızı
Gerekli miktar
Uygulama ortamı
Muayene ve tolerans gereksinimleri
Hedef teslimat programı

Bu bilgi, üreticinin önerilen tasarımın, malzemenin, işleme yolunun ve kalite gerekliliklerinin amaçlanan uygulamayla uyumlu olup olmadığını değerlendirmesine olanak tanır.

11. Sıkça Sorulan Sorular

Metal Düz Konik Dişliler endüstriyel makinelere uygun mudur?

Evet. Kesişen millerin ve açısal güç aktarımının gerekli olduğu birçok endüstriyel iletim sisteminde kullanılabilirler. Uygunluk, gerçek torka, hıza, görev döngüsüne, hizalamaya, gürültü gereksinimlerine ve çevre koşullarına bağlıdır.

Metal konik dişlilerde yaygın olarak hangi malzeme kullanılır?

Karbon çelikleri ve alaşımlı çelikler yaygın tercihlerdir; paslanmaz çelik ve diğer özel malzemeler ise belirli ortamlar için seçilebilir. Yük, aşınma, korozyon, ısıl işlem ve üretim gereksinimlerine göre uygun kalite belirlenmelidir.

Düz konik dişliler özelleştirilebilir mi?

Evet. Özelleştirme; diş sayısını, modülü, boyutları, deliği, kama yuvasını, şaft açısını, malzemeyi, sertliği, toleransları ve diğer arayüz gerekliliklerini içerebilir. Mühendislik çizimleri veya örnekleri, özelleştirme sürecini daha hassas hale getirebilir.

Dişli gürültüsü nasıl azaltılabilir?

Gürültü, diş doğruluğu, boşluk, hizalama, yüzey durumu, yağlama, dönme hızı ve montaj sertliğinden etkilenebilir. Dişlinin tek başına sorumlu olduğunu varsaymak yerine tüm şanzıman düzeneği kontrol edilmelidir.

Teklif talebinde bulunurken hangi bilgileri vermeliyim?

Mümkün olduğunda diş sayısı, modül veya hatve, boyutlar, malzeme, sertlik, şaft açısı, delik ayrıntıları, çalışma koşulları, miktar ve muayene gereksinimleriyle birlikte çizimler veya numuneler sağlayın. Daha eksiksiz teknik bilgiler genellikle teklif ve üretim iletişimini daha verimli hale getirir.

Metal konik dişli ne kadar süre çalışabilir?

Hizmet ömrü yük, hız, malzeme, ısıl işlem, yağlama, hizalama, kirlenme, görev döngüsü ve üretim doğruluğuna göre önemli ölçüde değişiklik gösterir. Her dişli uygulaması için geçerli olan evrensel bir hizmet ömrü rakamı yoktur.

12. Sonuç

Metal Düz Konik Dişliler, kesişen miller aracılığıyla güvenilir açısal güç aktarımına ihtiyaç duyan mekanik sistemler için pratik bir çözüm olmaya devam etmektedir. Nispeten basit diş geometrileri, özellikle uygulamanın son derece sessiz yüksek hızlı çalışmaya kıyasla güvenilir aktarıma, kompakt kuruluma, kontrollü üretim gereksinimlerine ve bakım kolaylığına daha fazla önem verdiği durumlarda, onları geniş bir makine yelpazesinde kullanışlı kılar.

Alıcılar için en önemli adım, dişli özelliklerini gerçek çalışma ortamıyla eşleştirmek. Üretim başlamadan önce diş sayısı, geometri, malzeme, sertlik, yüz genişliği, şaft açısı, hız, tork, hizalama, yağlama ve üretim toleranslarının tümü dikkate alınmalıdır.

İster yedek bileşenlere, ister üretim partilerine, ister özel tasarlanmış şanzıman parçalarına ihtiyacınız olsun, net teknik iletişim, uyumluluk sorunlarını ve gereksiz geliştirme maliyetlerini azaltmanıza yardımcı olabilir.Jinjiang Feida Machinery Co., Ltd.Proje özelliklerine ve uygulama ihtiyaçlarına göre özelleştirilmiş dişli gereksinimleri konusunda müşterilerle birlikte çalışabiliriz.

Özel Metal Düz Konik Dişlilere mi ihtiyacınız var?

Çiziminizi, numunenizi, boyutlarınızı, malzeme gereksinimlerinizi veya uygulama ayrıntılarınızı Jinjiang Feida Machinery Co., Ltd. ile paylaşın. Ekibimiz, teknik özellikleri değerlendirmenize ve makineleriniz için uygun, özelleştirilmiş dişli çözümünü tartışmanıza yardımcı olabilir. Bize Ulaşın.
