Spiral Konik Dişliler Zorlu Makinelerde Güç Aktarımını Nasıl İyileştirir?

Spiral konik dişlilerDüzgün, güvenilir ve verimli çalışma sağlarken kesişen miller arasındaki dönme gücünü aktarmak için tasarlanmış hassas şanzıman bileşenleridir. Geleneksel düz konik dişlilerle karşılaştırıldığında, kavisli diş geometrisi kademeli diş kavramasına izin vererek titreşimi, çalışma gürültüsünü ve darbe yüklerini azaltmaya yardımcı olur. Bu, onları özellikle endüstriyel dişli kutuları, otomotiv sistemleri, malzeme taşıma ekipmanları, takım tezgahları, tarım makineleri ve kompakt yapının ve güvenilir tork aktarımının gerekli olduğu diğer uygulamalarda değerli kılar.

Bu kılavuz, Spiral Konik Dişlilerin çalışma prensiplerini, temel avantajlarını, ortak uygulamalarını, malzeme hususlarını, performans faktörlerini, bakım gerekliliklerini ve satın alma hususlarını açıklamaktadır. Aynı zamanda yaygın müşteri sorunlarını ve erken aşınmayı, aşırı gürültüyü, aşırı ısınmayı ve iletim arızasını önlemenin pratik yollarını da vurgulamaktadır.

İçindekiler

Spiral Konik Dişliler Nedir?

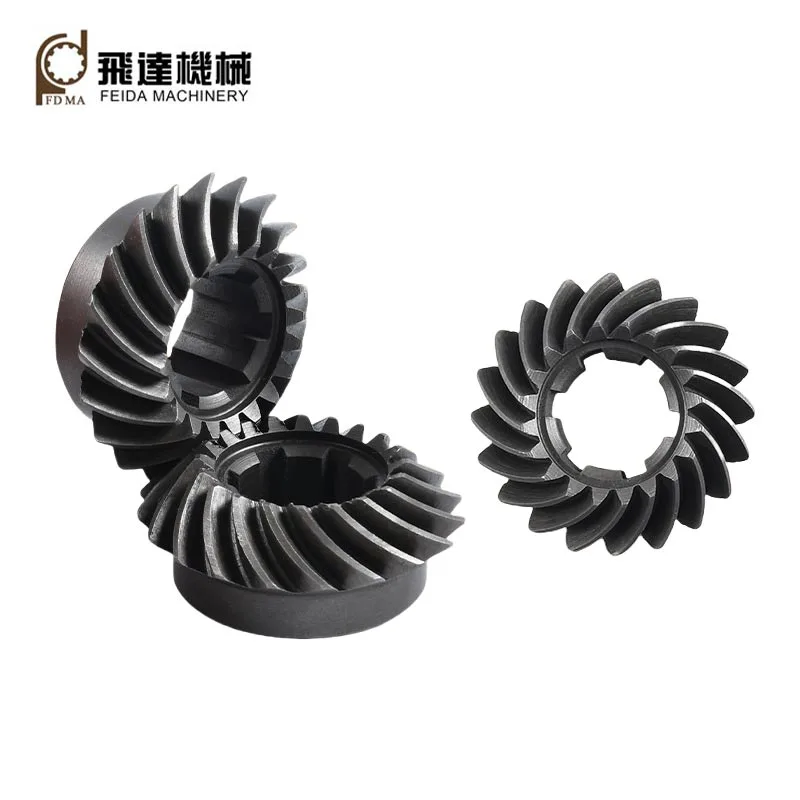

Spiral Konik Dişliler, genellikle yaklaşık 90 derecelik bir açıyla konumlandırılmış miller arasında hareket ve torku iletmek için kullanılan, kavisli, açılı dişlere sahip konik dişlilerdir. Spiral diş profilleri, eşleşen dişler arasında düz konik dişliye göre daha kademeli bir bağlantı oluşturur.

Bu kademeli temas, bu dişlilerin düzgün dönüş, azaltılmış titreşim ve güvenilir tork aktarımının önemli olduğu ekipmanlarda yaygın olarak kullanılmasının temel nedenlerinden biridir. Spiral geometri, tüm diş genişliğinin aniden birbirine geçmesi yerine temasın diş yüzeyi boyunca ilerlemesine izin verir.

Makine üreticileri için bu, daha istikrarlı bir çalışma, daha iyi operatör konforu ve daha az mekanik şok anlamına gelebilir. Ancak yedek parça alıcıları için doğru geometrinin seçilmesi kritik öneme sahiptir çünkü diş özellikleri, boyutları veya eşleşen bileşenleri uyumsuzsa yüksek kaliteli bir dişli bile düşük performans gösterebilir.

Spiral Konik Dişliler Nasıl Çalışır?

Çalışma prensibi basittir: Genellikle pinyon olarak adlandırılan bir konik dişli, başka bir konik dişliyi tahrik eder. Dişler konik yüzeyler üzerinde düzenlendiğinden, dönme hareketi bir şafttan diğerine yönlendirilirken aynı zamanda tork da aktarılabilir.

Diş kavraması aşamalı olduğundan Spiral Konik Dişliler, birçok düz diş alternatifine göre daha yüksek dönme hızlarında daha yumuşak güç aktarımı sağlayabilir. Doğru hizalama hayati önem taşıyor. Şaftın kötü konumlandırılması, yanlış boşluk veya yetersiz yağlama bu faydaları önemli ölçüde azaltabilir.

Spiral Konik Dişlilerin Başlıca Avantajları Nelerdir?

Bu avantajlar, makineler sürekli çalıştığında özellikle değerlidir. Azaltılmış titreşim ve kontrollü diş kavraması, rulmanların, millerin ve diğer bağlı bileşenlerin gereksiz mekanik stresten korunmasına yardımcı olabilir.

Spiral Konik Dişliler Nerelerde Yaygın Olarak Kullanılır?

Spiral Konik Dişliler, güvenilir açısal güç iletimi gerektiren birçok mekanik sistemde kullanılır. Sorunsuz kavrama, kompakt yapı ve tork işleme kapasitesinin birleşimi, onları hem standart hem de özel makinelerde kullanışlı kılar.

Spiral Konik Dişli Seçiminde Hangi Faktörler Önemlidir?

Yalnızca dış çapa veya fiyata göre dişli seçmek yaygın bir satın alma hatasıdır. Vitesin tüm şanzıman sistemiyle eşleşmesi gerekir. Makine imalatçıları ve bakım ekipleri, teklif istemeden önce temel çalışma parametrelerini hazırlamalıdır.

• Dişli oranı:Giriş ve çıkış hızı arasındaki gerekli ilişkiyi doğrulayın.
• Tork:Normal, tepe ve potansiyel şok yüklerini tanımlayın.
• Dönme hızı:Daha yüksek hızlar hassasiyet, dengeleme ve yağlama konusunda daha fazla talep doğurur.
• Basınç açısı:Dişli spesifikasyonu, eşleşen bileşenle uyumlu olmalıdır.
• Sarmal açı:Bu, diş kavramasını, yük dağılımını ve çalışma özelliklerini etkiler.
• Dişli boyutları:Delik boyutu, dış çap, yüz genişliği ve montaj boyutları makineye uygun olmalıdır.
• Malzeme:Malzeme ve ısıl işlem gereksinimleri, çalışma yükünü ve beklenen hizmet ömrünü yansıtmalıdır.
• Çevre koşulları:Toz, nem, sıcaklık ve aşındırıcı koşullar malzeme ve yüzey işleme gereksinimlerini etkileyebilir.
• Boşluk:Sorunsuz çalışma ve termal genleşme yönetimi için doğru açıklık şarttır.

Malzemeler ve Üretim Dişli Performansını Nasıl Etkiler?

Dişli performansı yalnızca diş geometrisine değil aynı zamanda malzeme seçimine, işleme doğruluğuna ve ısıl işleme de bağlıdır. Endüstriyel Spiral Konik Dişlilerin genellikle uzun çalışma süreleri boyunca tekrarlanan temas gerilimine, bükülme kuvvetlerine ve dalgalanan yüklere dayanması gerekir.

Yaygın dişli malzemeleri arasında yük, hız, çevre ve maliyet gereksinimlerine göre seçilen alaşımlı çelikler ve diğer mühendislik malzemeleri bulunur. Isıl işlem sertliği, aşınma direncini ve yorulma performansını artırabilirken hassas işleme, doğru diş geometrisinin ve uygun eşleşme temasının elde edilmesine yardımcı olur.

Üretim kalitesi özellikle yüksek hızlı veya yüksek yüklü uygulamalar için önem kazanmaktadır. Küçük boyutsal sapmalar diş temasını, boşluğu, titreşimi ve gürültüyü etkileyebilir. Bu nedenle güvenilir bir üreticinin kritik boyutları kontrol edebilmesi ve partiler arasında tutarlı üretim kalitesini sürdürebilmesi gerekir.

Jinjiang Feida Machinery Co., Ltd.makine şanzıman bileşenlerine odaklanır ve farklı mekanik uygulamalar için güvenilir dişli çözümlerine ihtiyaç duyan müşterileri destekleyebilir. Özel gereksinimler için teknik çizimler, boyutlar, malzeme özellikleri ve çalışma koşulları üretimden önce tartışılmalıdır.

Doğru Bakım Dişlinin Servis Ömrünü Nasıl Uzatabilir?

İyi üretilmiş bir dişli bile, kurulum veya bakım ihmal edildiğinde zamanından önce arızalanabilir. Dişli problemlerinin çoğu diş tasarımından değil, kirlenmeden, yanlış hizalamadan, yetersiz yağlamadan veya aşırı yüklemeden kaynaklanır.

1. Uygun yağlama kullanın.Yağlayıcıyı dişli kutusu tasarımına, çalışma hızına, sıcaklığına ve üreticinin tavsiyelerine göre seçin.
2. Hizalamayı kontrol edin.Şaftın yanlış hizalanması, yükleri dişlerin belirli bölümlerine yoğunlaştırabilir ve aşınmayı hızlandırabilir.
3. Tepkiyi izleyin.Aşırı veya yetersiz boşluk gürültüye, ısı oluşumuna ve diş hasarına katkıda bulunabilir.
4. Sistemi temiz tutun.Yabancı parçacıklar hassas diş yüzeylerine zarar verebilir ve aşındırıcı aşınmayı hızlandırabilir.
5. Olağandışı gürültüyü inceleyin.Ses veya titreşimdeki değişiklikler aşınmaya, yanlış temasa veya yağlama sorunlarına işaret edebilir.
6. Aşırı yüklemeden kaçının.Amaçlanan tork değerinin ötesinde tekrarlanan işlemler, dişlerin bükülmesine veya yüzey yorulmasına neden olabilir.
7. Sıcaklığı izleyin.Anormal derecede yüksek sıcaklıklar aşırı sürtünmenin, zayıf yağlamanın veya diğer aktarım sorunlarının göstergesi olabilir.

Rutin muayene özellikle sürekli veya değişken yükler altında çalışan ekipmanlar için önemlidir. Anormal aşınmanın erken tespit edilmesi, genellikle dişli kutusunun tamamını değiştirmekten veya beklenmeyen üretim kesintileriyle uğraşmaktan daha ucuzdur.

Spiral Konik Dişliler ve Düz Konik Dişliler

Her iki dişli türü de kesişen miller arasındaki hareketi iletmek üzere tasarlanmıştır, ancak diş geometrileri farklı çalışma özellikleri oluşturur.

Doğru seçim, sonuçta, yalnızca daha gelişmiş tasarımın seçilmesinden ziyade, makinenin çalışma koşullarına bağlıdır. Uygulama gereksinimleri her zaman dişli konfigürasyonunu belirlemelidir.

Alıcılar Hangi Yaygın Hatalardan Kaçınmalı?

Alıcılar tek bir spesifikasyona odaklandığında dişli satın alımı karmaşık hale gelebilir. Önlenebilir birkaç hata, düşük performansa veya uyumluluk sorunlarına yol açabilir.

Profesyonel bir tedarikçi, bir ürünü tek bir boyuta göre teklif etmek yerine teknik gereksinimleri incelemeye istekli olmalıdır. Bu yaklaşım özellikle OEM, yedek parça ve özelleştirilmiş makine projeleri için önemlidir.

Spiral Konik Dişlilerle İlgili Sıkça Sorulan Sorular

Sonuç: Daha Güvenilir Bir İletim Sistemi Oluşturmak

Spiral Konik Dişliler, düzgün ve güvenilir çalışmayı sürdürürken, kesişen miller arasındaki dönme gücünü yeniden yönlendirmesi gereken makineler için etkili bir çözüm sunar. Spiral diş geometrileri temas özelliklerinin iyileştirilmesine, mekanik şokun azaltılmasına ve kararlı tork iletiminin desteklenmesine yardımcı olabilir.

Ancak dişli kalitesi tek başına şanzıman performansını belirlemez. Geometri, boyutlar, malzeme, ısıl işlem, imalat hassasiyeti, yağlama ve montajın doğru kombinasyonu esastır. Bu nedenle alıcılar, yalnızca boyuta veya fiyata göre bir dişli seçmek yerine, çalışma ortamının tamamını değerlendirmelidir.

Üreticiler, ekipman entegratörleri ve yedek parça alıcıları için deneyimli bir tedarikçiyle çalışmak spesifikasyon onayını basitleştirebilir ve uyumluluk sorunları riskini azaltabilir.Jinjiang Feida Machinery Co., Ltd.teknik çizimlere, numunelere ve uygulama spesifikasyonlarına dayalı olarak makine transmisyon gereksinimleri ve özelleştirilmiş dişli çözümleri konusunda müşterilerle birlikte çalışabilir.
