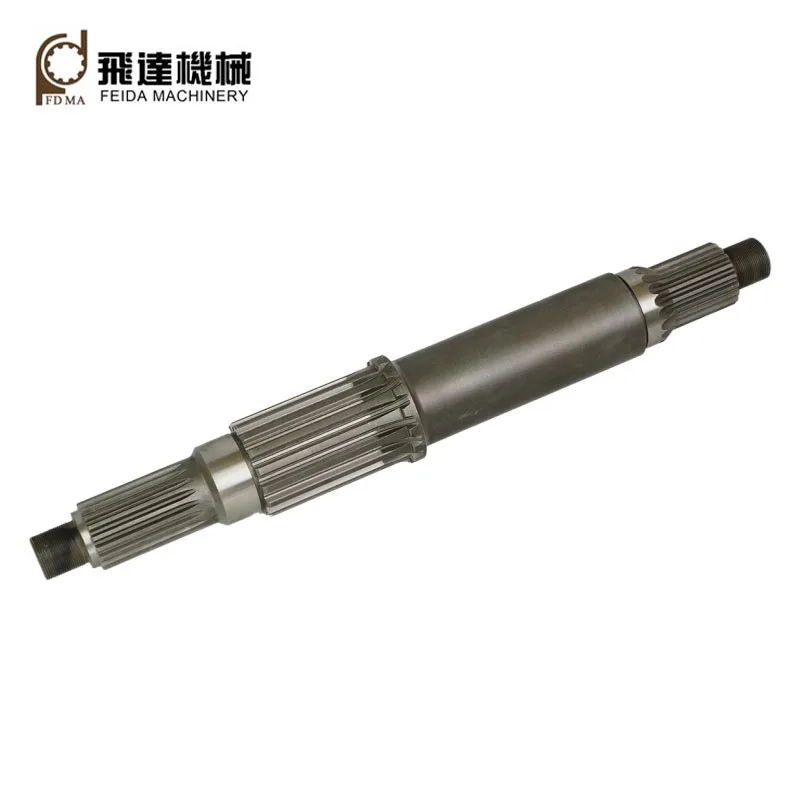

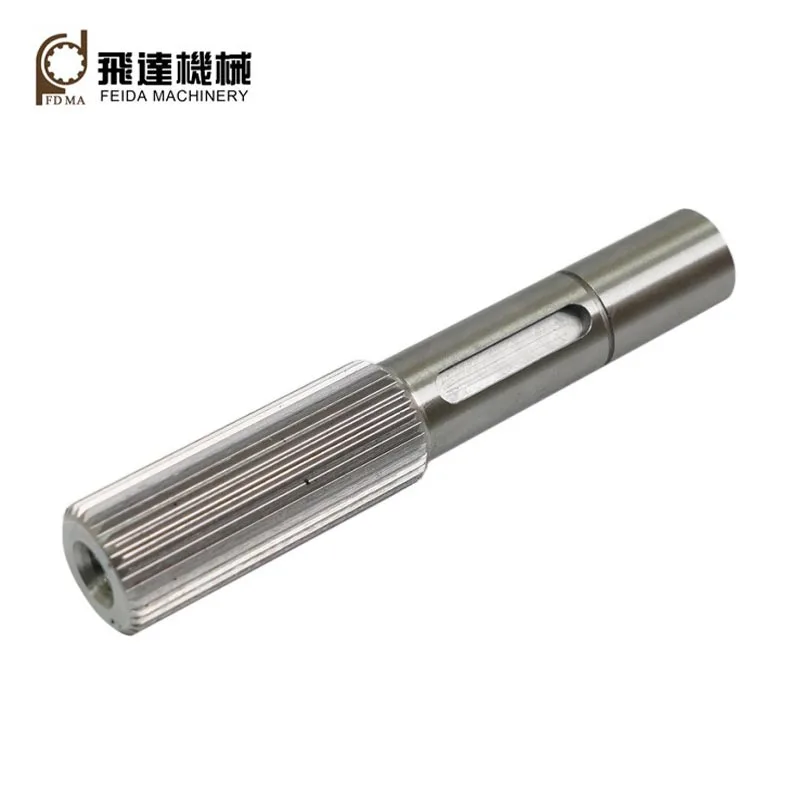

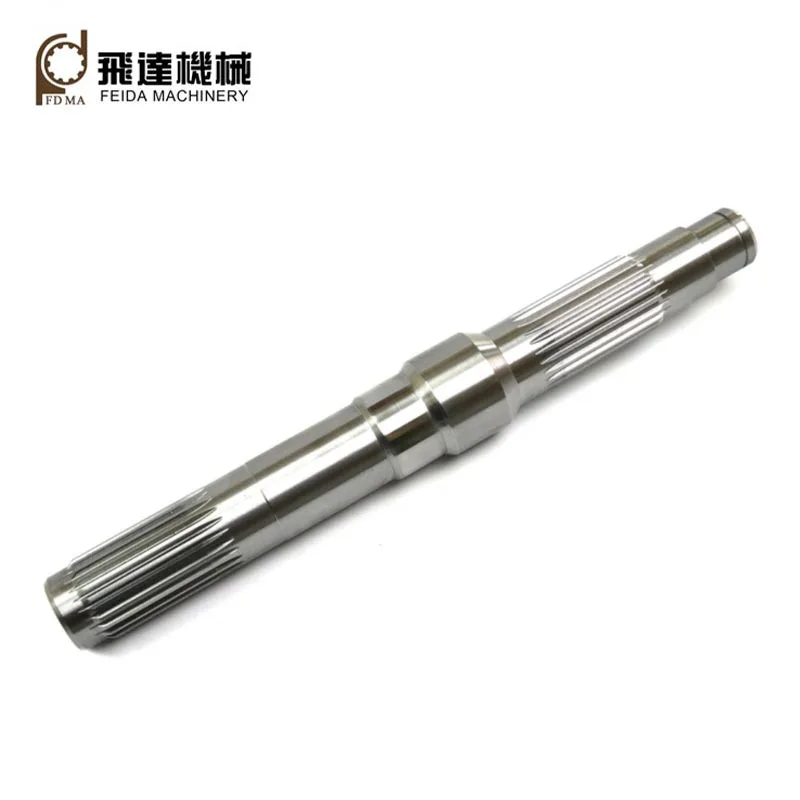

Spline Milleri

Feida Makine fabrikası tarafından özelleştirilmiş olan spline milleri, çıkıntılara veya dişlere sahip mekanik bileşenlerdir ve işlev Karşı bileşenlerdeki oluklarla birleşerek torku eşleşen bileşenlere aktararak. verici Tork, ayrıca yanlış hizalamayı emme, gücü arttırma, titreşimi azaltma ve gürültü, montaj ve demontajın basitleştirilmesi, eksenel kayma vb.

İki yaygın tür

1.Dikdörtgen:Dikdörtgen (düz) üstleri ve kökleri olan düz kenarlı dişleri nedeniyle avantajlara sahiptirler. Basit tasarım, düşük üretim maliyeti ve kolay işleme ve muayene.
2.İçerik : İç içe geçmiş eğrilere (dişli dişlerine benzer), yuvarlatılmış diş köklerine, düzgün adıma sahiptirler, bunun sonucunda kendi kendine merkezleme fonksiyonu, yüksek yük kapasitesi, yüksek mukavemet ve değiştirilebilirlik.

Temel parametre

Modül:M0.5-5
Hassasiyet derecesi: ISO/DIN 6-10
Diş sayısı: diş sayısı arttıkça yük kapasitesi artar
Basınç açısı: Ortak değerler 30, 37,5 ve 45 derecedir.
Daha küçük basınç açısı daha yüksek yük kapasitesi sağlar; kayan bağlantılar için daha büyük açılar daha iyidir.
Hatve çapı: teorik referans dairesi.

Başvuru

Kıvrımlı yivli miller, büyük yüklere, yüksek merkezleme doğruluğu gereksinimlerine ve büyük boyutlar. Tipik olarak otomotiv güç aktarım sistemleri gibi çok çeşitli uygulamalarda kullanılırlar. direksiyon mekanizmalar, tekne motorları, pervane sistemleri, vinçler, uçak motorları, dişli kutuları, diferansiyeller, transfer kutuları vb.

30 yıldan fazla süren geliştirme sürecinin ardından Feida Machinery'nin artık üç fabrikası var: biri mekanik şanzıman için biri özelleştirilmiş hassas parçalar, diğeri sac metal parçalar için olmak üzere bileşenler. Yüksek kaliteli ürünler üretebiliyoruz eğri CNC spline işleme tekniklerini (örn. azdırma, şekillendirme, broşlama, taşlama vb.) kullanan ve yüksek kaliteli şaftlar ham malzemeler (örneğin, 40Cr,42CrMo,20CrMnTi,6061, 7075, vb.).

Tüm işleme süreci

Hammadde → Dövme → Tornalama → Spline işleme → Frezeleme → Isıl işlem → Taşlama → Muayene → Ambalaj ve nakliye

Ana üretim ekipmanları

Feida Machinery, 30 yılı aşkın bir süredir geliştirilmekte olan eksiksiz bir gelişmiş üretim setine sahiptir. ekipman dahil CNC torna, CNC dişli azdırma makinesi, CNC dişli şekillendirici, CNC dişli tıraş makineleri, CNC spline broşlama makinesi, CNC dişli öğütücü, CNC işleme merkezi vb.

Isıl İşlem

Isıl işlem süreçlerimiz su verme ve temperleme, karbürleme ve su verme, yüksek frekanslı sertleştirmeyi içerir. karbonitrasyon, nitrürleme, vb. Isıl işlem yoluyla, spline millerimizin mekanik özellikleri olabilir optimize edilmiş çok iyi.

SSS

Hassas parçaların kalitesini nasıl garanti ediyorsunuz?

Feida, ISO:2015 kalite yönetim sistemi sertifikasını geçti.
Çok aşamalı bir Kalite Kontrol (QC) sistemi uyguluyoruz:
İlk Ürün Denetimi (FAI): Seri üretim başlamadan önce tam boyut doğrulaması.
Proses İçi Kalite Kontrolü (IPQC): İşleme prosesi sırasında her 2-3 saatte bir numune alma kontrolü yapılır.
%100 Son Muayene: Her parça, ambalajlamadan önce boyutlar ve yüzey kalitesi açısından son bir kontrole tabi tutulur.

Satış sonrası hizmetleriniz nasıl?

Zamanında teknik destek ve çözümler sağlayan kapsamlı bir satış sonrası servis sistemi kurduk Müşterilerin kullanım sırasında endişelenmemesini sağlamak.
